Panduan Lengkap Safety Starter: Fungsi, Komponen, dan Implementasi di Berbagai Industri

Safety starter adalah perangkat elektromekanis yang berfungsi sebagai pengendali dan pelindung motor listrik dari berbagai kondisi operasi yang tidak diinginkan seperti kelebihan beban (overload), tegangan rendah (undervoltage), phase failure, atau short circuit. Perangkat ini merupakan bagian penting dalam sistem kontrol motor untuk memastikan keamanan dan kelancaran operasi motor listrik.

Fungsi Utama Safety Starter

Safety starter memiliki beberapa fungsi utama, yaitu:

• Proteksi terhadap Overload: Safety starter melindungi motor dari kerusakan akibat kelebihan beban. Jika arus yang mengalir melebihi batas aman, safety starter akan memutus arus listrik ke motor, mencegah panas berlebihan yang dapat merusak lilitan motor.

• Proteksi terhadap Tegangan Rendah: Safety starter juga melindungi motor dari tegangan rendah yang dapat menyebabkan motor tidak beroperasi dengan efisien atau bahkan mengalami kerusakan.

• Proteksi terhadap Phase failure: Dalam sistem tiga fase, safety starter mendeteksi jika salah satu fase hilang atau tidak seimbang, dan akan memutus arus untuk mencegah kerusakan motor.

• Pengendalian Start/Stop Motor: Safety starter memfasilitasi proses start dan stop motor dengan aman dan terkendali. Ini mencegah lonjakan arus awal yang dapat membahayakan sistem.

Komponen Safety Starter

Safety starter terdiri dari beberapa komponen utama yang bekerja secara sinergis untuk melindungi dan mengendalikan motor, yaitu:

• Kontaktor: Komponen ini berfungsi sebagai saklar elektromagnetik yang membuka atau menutup sirkuit daya ke motor. Kontaktor dikendalikan oleh rangkaian kontrol dan berperan penting dalam proses start/stop motor.

• Overload Relay: Relay ini berfungsi untuk mendeteksi kondisi kelebihan beban pada motor. Jika arus yang mengalir melebihi batas yang telah diatur, overload relay akan memutus aliran listrik untuk mencegah kerusakan.

• Circuit Breaker atau Fuse: Komponen ini melindungi rangkaian dari arus pendek dan lonjakan arus yang dapat merusak sistem. Circuit breaker dapat di-reset, sedangkan fuse harus diganti setelah putus.

• Push button atau Selector Switch: Alat ini digunakan untuk memberikan perintah start atau stop pada motor. Pada beberapa sistem, selector switch juga dapat digunakan untuk memilih mode operasi motor.

Prinsip Kerja Safety Starter

Prinsip kerja safety starter melibatkan interaksi antara berbagai komponen di atas. Ketika tombol start ditekan, arus listrik mengalir ke coil kontaktor, yang kemudian menutup kontak daya, memungkinkan aliran listrik ke motor. Pada saat yang sama, overload relay terus memantau arus yang mengalir ke motor.

Jika arus melebihi batas aman yang telah ditentukan, overload relay akan membuka kontaknya, memutus aliran ke coil kontaktor, dan secara otomatis memutus aliran listrik ke motor, sehingga motor berhenti beroperasi. Hal ini melindungi motor dari kerusakan lebih lanjut.

Jenis-jenis Safety Starter

Terdapat beberapa jenis safety starter yang digunakan tergantung pada kebutuhan spesifik dari sistem:

• DOL (Direct On Line) Starter: Starter ini menghubungkan motor langsung ke jaringan listrik dengan tegangan penuh. DOL starter umumnya digunakan untuk motor kecil karena menyebabkan lonjakan arus awal yang tinggi.


• Star-Delta Starter: Jenis starter ini mengurangi arus awal dengan menghubungkan motor awalnya dalam konfigurasi star (bintang) dan kemudian beralih ke konfigurasi delta setelah motor mencapai kecepatan penuh.

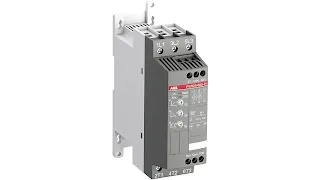

• Soft Starter: Soft starter menggunakan teknik elektronik untuk mengendalikan arus masuk ke motor secara bertahap, sehingga mengurangi lonjakan arus awal. Ini biasanya digunakan pada motor dengan beban besar.

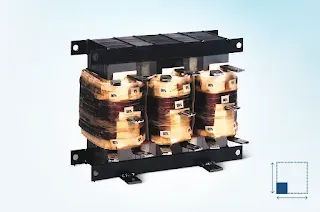

• Auto Transformer Starter: Starter ini menggunakan transformator untuk menurunkan tegangan awal yang diterapkan pada motor, sehingga arus start berkurang.


Pemeliharaan dan Pengujian Safety Starter

Pemeliharaan dan pengujian secara rutin terhadap safety starter sangat penting untuk memastikan perangkat ini berfungsi dengan baik. Beberapa langkah pemeliharaan meliputi:

• Pemeriksaan Fisik: Memeriksa komponen fisik seperti kontaktor, relay, dan kabel untuk memastikan tidak ada kerusakan atau keausan yang dapat mempengaruhi kinerja.

• Pengujian Fungsi: Melakukan pengujian fungsi untuk memastikan safety starter dapat merespons dengan benar terhadap kondisi abnormal seperti overload atau tegangan rendah.

• Kalibrasi: Memastikan bahwa overload relay dan proteksi lainnya dikalibrasi dengan benar sesuai spesifikasi motor dan aplikasi.

• Pembersihan: Membersihkan debu dan kotoran dari komponen untuk mencegah masalah akibat penumpukan yang dapat mengganggu kinerja.

Implementasi Safety Starter

mplementasi safety starter dalam berbagai aplikasi industri dan komersial sangat penting untuk melindungi motor listrik dari kerusakan serta memastikan operasi yang aman dan efisien. Berikut adalah beberapa contoh implementasi safety starter dalam berbagai bidang:

1. Industri Manufaktur: Dalam industri manufaktur, motor listrik digunakan untuk berbagai peralatan seperti conveyor belt, pompa, kompresor, dan mesin produksi lainnya. Implementasi safety starter di sini penting untuk:


• Mesin Conveyor: Pada sistem conveyor, safety starter digunakan untuk memastikan conveyor dapat di-start dan di-stop dengan aman, terutama ketika membawa beban berat. Star-delta starter sering digunakan untuk mengurangi arus start yang tinggi pada motor besar yang menggerakkan conveyor.

• Pompa dan Kompresor: Untuk mengoperasikan pompa atau kompresor besar yang digunakan dalam proses pendinginan, penyediaan udara, atau pengangkutan cairan, safety starter seperti soft starter atau auto-transformer starter digunakan. Ini untuk menghindari lonjakan arus awal yang dapat merusak sistem atau menyebabkan pemadaman listrik.

2. Industri Pertambangan: Motor listrik di pertambangan digunakan untuk mengoperasikan peralatan berat seperti lift, crane, conveyor tambang, dan mesin pemecah batu. Implementasi safety starter di sektor ini penting karena kondisi operasi yang berat dan risiko tinggi:


• Mesin Pemecah Batu: Motor yang menggerakkan mesin pemecah batu perlu dilindungi dari beban yang berlebih dan kondisi kerja yang berat. DOL starter dapat digunakan pada motor kecil, sementara star-delta starter atau soft starter digunakan pada motor yang lebih besar untuk mengurangi beban awal.

• Crane dan Lift Tambang: Safety starter memastikan bahwa lift dan crane dapat dioperasikan dengan aman meskipun terjadi fluktuasi tegangan atau jika salah satu fase listrik hilang. Overload relay akan menghentikan operasi jika beban melebihi kapasitas yang aman.

3. Pengolahan Air dan Limbah: Dalam pengolahan air dan limbah, motor listrik digunakan untuk menggerakkan pompa, blower, dan mixer. Implementasi safety starter memastikan motor-motor ini bekerja secara optimal:


• Pompa Air Bersih dan Limbah: Soft starter sering digunakan untuk menggerakkan pompa besar karena dapat mengurangi lonjakan arus saat start, sehingga memperpanjang umur pompa dan mengurangi risiko kerusakan pada jaringan listrik.

• Blower dan Mixer: Dalam pengolahan limbah, motor yang menggerakkan blower atau mixer harus dilindungi dari kelebihan beban dan kondisi operasi yang tidak stabil. Safety starter dengan overload protection menjaga agar motor-motor ini tidak mengalami kerusakan akibat kelebihan beban atau kondisi abnormal lainnya.

4. Industri Otomotif: Di industri otomotif, safety starter digunakan untuk mengendalikan motor pada berbagai mesin produksi seperti robotik, mesin pres, dan conveyor assembly line:


• Mesin Pres dan Robotik: Pada mesin pres yang digunakan dalam produksi komponen otomotif, safety starter memastikan operasi yang aman dan terkontrol. Star-delta starter atau soft starter digunakan untuk mengurangi stres mekanis dan listrik saat start, yang dapat mengurangi downtime dan meningkatkan produktivitas.

• Conveyor Assembly Line: Conveyor yang menggerakkan komponen kendaraan melalui berbagai tahapan produksi juga dilengkapi dengan safety starter. Ini penting untuk menghindari lonjakan arus yang dapat menyebabkan kegagalan sistem atau mengganggu operasi produksi.

5. Gedung Komersial dan Infrastruktur: Safety starter juga digunakan di berbagai infrastruktur dan gedung komersial untuk memastikan operasi yang aman dari berbagai sistem, termasuk HVAC (Heating, Ventilation, and Air Conditioning), lift, dan eskalator:

• Sistem HVAC: Dalam sistem HVAC yang mengendalikan iklim dalam gedung, motor yang menggerakkan kipas, blower, dan pompa dilindungi oleh safety starter. Soft starter biasanya digunakan untuk mengurangi lonjakan arus saat sistem dihidupkan, yang juga membantu dalam mengurangi keausan pada komponen mekanis.

• Lift dan Eskalator: Safety starter diimplementasikan untuk mengontrol motor yang menggerakkan lift dan eskalator. Ini untuk memastikan operasi yang halus dan aman, serta untuk melindungi motor dari kondisi abnormal seperti kelebihan beban atau fase hilang.

6. Industri Pengolahan Makanan: Dalam industri pengolahan makanan, motor digunakan untuk menggerakkan berbagai mesin seperti mixer, conveyor, dan penggiling. Safety starter di sini penting untuk:


• Mesin Penggiling dan Mixer: Motor yang menggerakkan mesin-mesin ini perlu dilindungi dari kelebihan beban, terutama saat memproses bahan-bahan yang keras atau berat. Implementasi DOL starter pada motor kecil atau soft starter pada motor besar dapat melindungi peralatan dan menjaga kualitas produk.

• Conveyor Pengemasan: Safety starter juga digunakan pada conveyor yang mengangkut produk di sepanjang jalur pengemasan. Star-delta starter bisa digunakan untuk mengurangi arus start dan mencegah kerusakan sistem kontrol.

7. Industri Energi: Dalam sektor energi, khususnya pembangkit listrik dan pengolahan minyak & gas, safety starter digunakan untuk mengontrol dan melindungi motor yang menggerakkan berbagai pompa, kipas, dan peralatan proses lainnya:

• Pembangkit Listrik: Motor yang menggerakkan pompa air pendingin atau kipas boiler memerlukan perlindungan dari kondisi abnormal. Implementasi soft starter membantu dalam mengurangi lonjakan arus awal yang dapat merusak jaringan listrik atau komponen motor.

• Pengolahan Minyak & Gas: Motor di sektor ini sering digunakan dalam kondisi lingkungan yang ekstrem dan harus dilindungi dari kerusakan akibat overload atau gangguan fase. Safety starter dengan proteksi lengkap, termasuk overload relay dan phase failure relay, sangat penting untuk memastikan operasi yang aman.
